臥式泵浦使用範例

直立式泵浦使用笵例(一)



      廢氣洗滌塔迴圈用泵浦                    印刷線路板蝕刻機噴洗泵浦



        熱交換機迴圈泵浦                    反應槽或過濾壓縮機用泵浦

注意(不正確安裝方式)

注意事項：

1) 出口配管高度，如有高過於馬達以上或有逆壓之情形時，請在泵浦出口處裝置逆止閥，裝置位置請勿超過最高液面線太高。
2) 入口處為安全起見，最好裝置過濾網以免吸入雜物損壞泵浦 。
3) 出口實際壓力，請在2kg/c㎡以下使用。
4) 在特殊環境如需安裝防爆或耐壓防爆之馬達時，請與本公司技術人員商談。
5) 在含有化學氣體之環境不使用時，必需選擇特殊處理有防蝕漆之馬達。
　

　

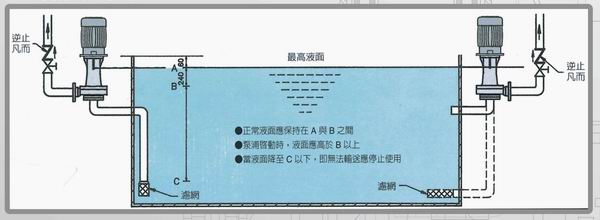

直立式泵浦使用笵例(二)　

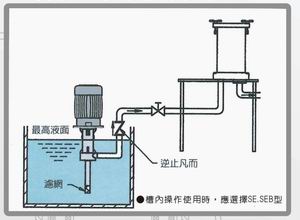

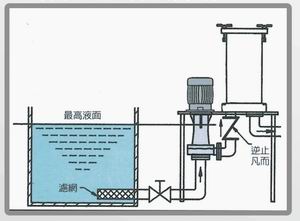

                            裝設於槽外迴圈泵浦                                裝設於槽內迴圈泵浦



裝設於槽外

裝設於槽內
